Lugar de origem:
China
Número do modelo:
SD16 SD16C SD16E SD16F SD16L SD16R
Contato E.U.
| Modelo | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Motor | WEICHAI WD10G178E25 | SHANGCHAI SC11CB184G2B1 | ||||
| Emissão | China-II | China-II | ||||
| Revolução nominal | 1850 rpm | 1850 rpm | ||||
| Potência bruta | 131kW ((175hp) @1850 rpm | 131kW ((175hp) @1850 rpm | ||||
| Potência líquida | 121kW ((160hp) @1850rpm | 121kW ((160hp) @1850rpm | ||||
|
Número de cilindros- Borragem × traço |
6-126X130 mm | 6-121X152 mm | ||||
| Deslocamento | 9.726L | 10.5L | ||||
| Torque máximo | 830N.m@1100-1200rpm | 843N.m@1300rpm | ||||
| Sistema de arrefecimento | Ventilador mecânico | Ventilador mecânico | ||||
| SISTEMA DE AUTORIZAção | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Sistema de accionamento |
Fabricado pela SHANTUI, com alta eficiência de trabalho baixa taxa de avaria; transmissão, 3 marchas para a frente e 3 marchas para trás. |
|||||
| Velocidade de viagem | Para a frente | 0~3,29km/h, 0~5,82km/h, 0~9,63km/h | ||||
| Para trás. | 0~4,28km/h, 0~7,59km/h, 0~12,53km/h | |||||
| Conversor de binário | Três elementos, um estágio, um estágio | |||||
| Transmissão |
Equipamento e transmissão planetários Acionamento hidráulico, lubrificação forçada |
|||||
| Eixo de engrenagem do bisel |
Dispositivos de engrenagem em espiral, redução de velocidade de um estágio, lubrificação por salpicos |
|||||
| Embreagem de direção |
Disco múltipla molhado, disco com molas, Acionado hidráulicamente, operado manualmente, interligado com o travão de direção. |
|||||
| Freio |
Banda húmida e contraída, Pés operados com motor hidráulico |
|||||
| Dispositivo final | Engrenagem de arranque, dupla redução, lubrificação por salpicos | |||||
| Sistema de chassi | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Tipo |
Tipo de balanço do feixe pulverizado, estrutura suspensa da barra de equalização |
|||||
| Tipo de sapato de pista | Cão-de-cavalo | Tipo de zonas úmidas | ||||
| Anel de trilho | 1880 mm | 2300 mm | ||||
| Largura do sapato de pista |
510/560/ CE 610 mm |
610 mm | 560 mm | 560 mm | 1100/950 mm | 1100/660 mm |
| Comprimento da ligação à terra da pista | 2430 mm | 2365 mm | 2935 mm | |||
| Área de aterragem da pista | 24786cm2 | 29646cm2 | 29512 cm2 | 29512 cm2 | 64570cm2 | |
| Número do sapato de pista | 37 pcs/lado | 39pcs/lado | 42pcs/lado | |||
|
Pressão de aterragem (configuração padrão) |
58 kPa | 59.2 kPa | 55 kPa | 55 kPa | 25 kPa | 25 kPa |
| Número de rolos transportadores | 2 peças/lado | |||||
| Número de rolamentos | 6pcs/lado | 7pcs/lado | ||||
| Pico | 203 mm | |||||
| VOLUME | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Capacidade de combustível | 315L | |||||
| Capacidade líquida do líquido de arrefecimento | 62.8L | |||||
| Capacidade do óleo do motor | 24L | |||||
| Tanque de óleo hidráulico | 112L | |||||
| Transmissão | 52L | |||||
| Eixo de accionamento | 70 litros | |||||
| Peso de operação | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
Peso operacional (padrão) |
17000 kg | 17370 kg | 17346 kg | 17500 kg | 18460 kg | 18460 kg |
| BLADE | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Tipo de lâmina | Inclinação recta/U | Carvão U | Direito inclinado | Inclinação reta/Ângulo | Direito inclinado | Lâmina para transporte de resíduos |
| Capacidade da lâmina | 3.5/4.8m3 | 6m3 | 3.5m3 | 30,5/3,2 m3 | 3 m3 | 8.3m3 |

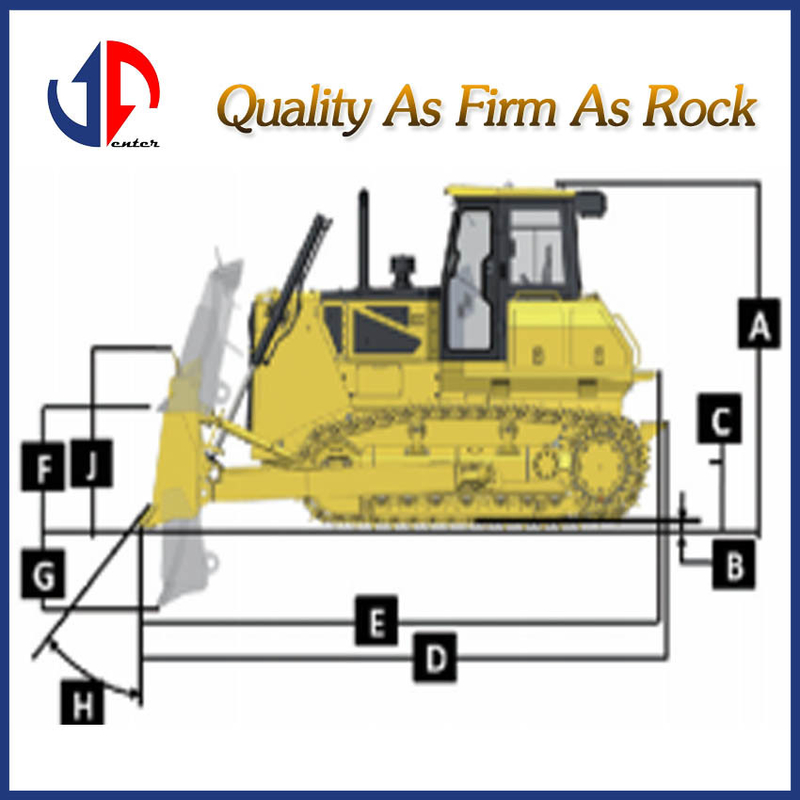

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
Altura da máquina (sem ROPS) |
3032 mm | 3074 mm | ||||
| Altura do grão de pista | 65 mm | 101.5 mm | ||||
| Espaço livre do solo | 400 mm | |||||
|
Comprimento da máquina (com barra de desenho) |
5140 mm | 5427 mm | 5345 mm | 5350 | 5262 mm | |
|
Max. elevação altura da lâmina |
1095 mm | 1005 mm | ||||
|
Max. Escavação. profundidade da lâmina |
540 mm | 485 mm | ||||
| Ângulo de escavação da lâmina | 55°±3° | |||||
| Largura da lâmina |
3455/ 3556 mm ((Reta inclinação/U) |
3900 mm | 3455 mm |
3455/4011 mm (Clintação reta/Ângulo) |
4150 mm | |
| Altura da lâmina |
1149/ 1120 mm ((Inclinação recta/U) |
1235 mm | 1149 mm |
1149/ 1040 mm (inclinação reta/ângulo) |
960 mm | 1590 mm |
|

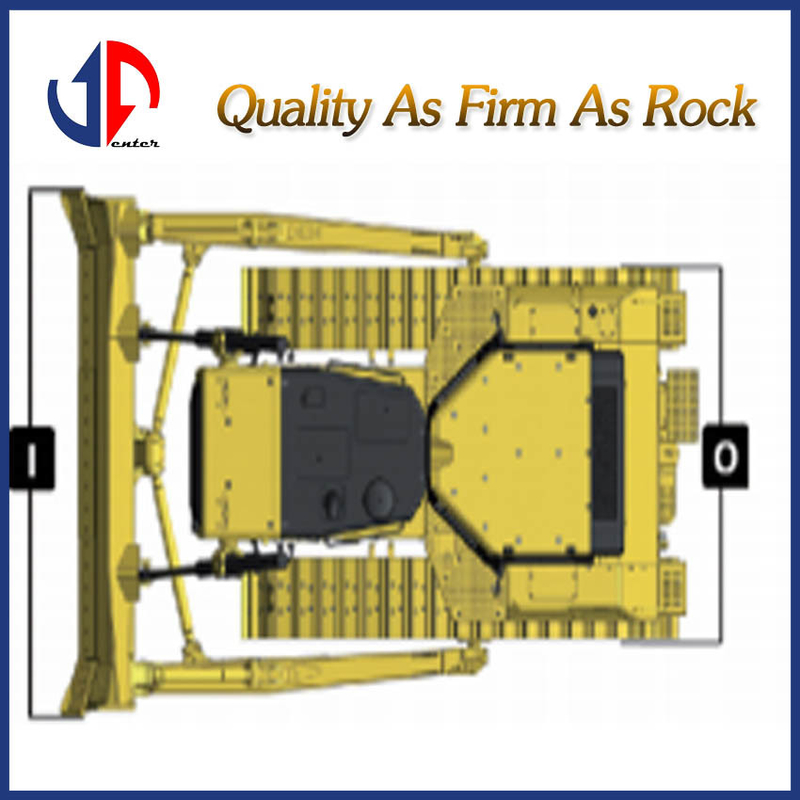

Largura a partir da extremidade da esquerda calçado de pista até ao fim do Sapatilhas de trilho direito (padrão) |
2390 mm | 2490 mm | 2440 mm | 2440 mm | 3400 mm | |
| Parâmetro do RIPPER | ||||||
| Tipo | Estripador de três canos | |||||
| Peso | 1631 kg | |||||
| Profundidade máxima de rasgão | 572 mm | |||||
| Max. altura de elevação | 592 mm | |||||
|
Comprimento do raspador (em rasgar mais profundamente) |
1580 mm | |||||
| Largura do raspador | 2080 mm | |||||
|
Ângulo de partida (a mais alta elevação) |
32.1° | |||||
| Largura de arranque | 1900 mm | |||||
|
Distância entre Dentes raspadores |
950 mm | |||||
