Lugar de origem:
China
Número do modelo:
RS-60C
Contato E.U.

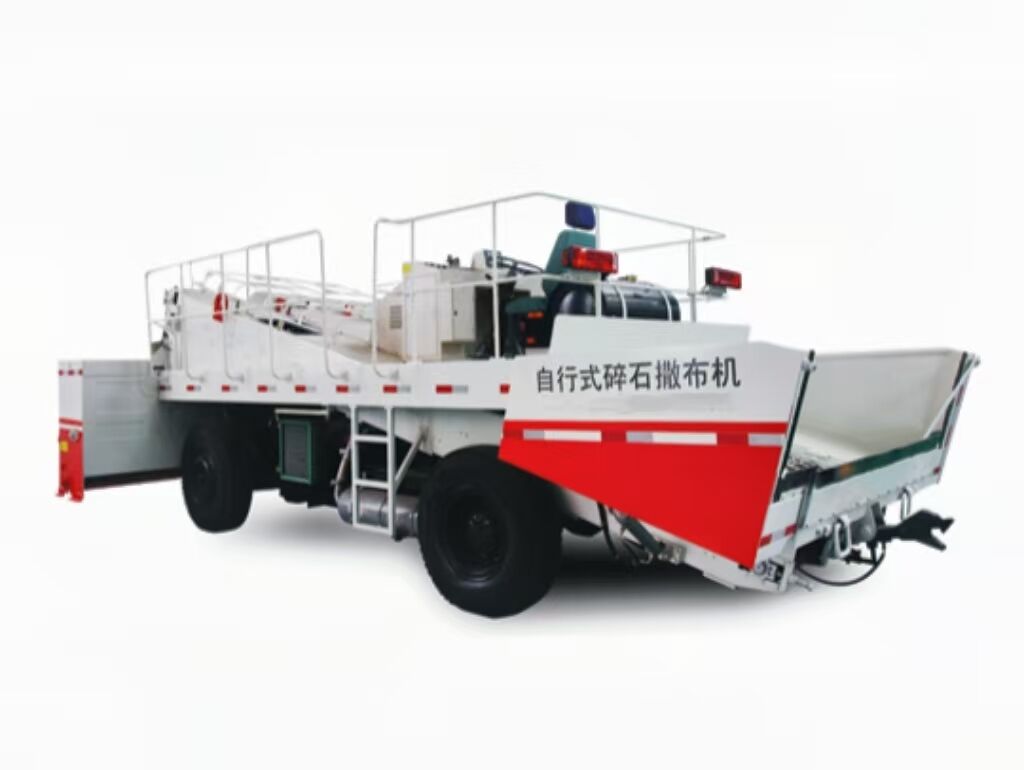

Distribuidor de cavacos autopropelido RS-60C
Ⅰ.Resumir
O espalhador autopropelido de macadame RS-60C desenvolvido por nossa empresa é uma máquina especial para espalhar pedras com granulometria inferior a 30 mm. É um dos principais equipamentos de apoio para a construção de pavimentos asfálticos. De acordo com os requisitos de construção, pedras de determinadas especificações podem ser espalhadas de forma contínua, quantitativa e uniforme no pavimento e subleito pulverizados com asfalto. É utilizado principalmente para o espalhamento de brita na construção da camada superior de vedação de rodovias de baixo grau e para o espalhamento de brita na construção de novos pavimentos asfálticos pelo método de pavimentação superficial. Também pode cobrir a superfície de rodovias de alta qualidade. Este modelo é atualmente a maior largura de espalhamento de chip único na China (a largura máxima de espalhamento pode chegar a 6 metros), a maior eficiência de espalhamento e o mais alto grau de automação e inteligência.
A estrutura principal é a seguinte:
1. Modo de transmissão: o sistema de caminhada é transmissão mecânica, correia, parafuso, rolo de material e sistema de tremonha é transmissão hidráulica;
2. Modo de viagem: acionamento do eixo dianteiro do deslocamento do pneu;
3.Modo de transporte: transporte por correia dupla;
4.Recepção da forma da tremonha: abertura e fechamento hidráulico;
5. Forma de espalhamento da tremonha: combinação de classificação pneumática e ajuste mecânico de largura;
6.Modo de operação: automático e manual;
7.Modo de controle: controle proporcional e controle de interruptor.
Ⅱ. Recursos do produto
1,desempenho principal
As principais propriedades são as seguintes:
a) Grande quantidade de espalhamento, pode atender aos requisitos de uma variedade de espalhamento agregado.
b) Tremonha telescópica, dispositivo mecânico e hidráulico de ajuste de largura.
c) Abertura da porta do material e controle da taxa de velocidade de espalhamento, espalhamento do agregado uniformemente.
d) A alimentação da correia e o controle conjunto do dispositivo de nível de material realizam o controle automático da alimentação.
e) O parafuso e o dispositivo de nível de material são controlados em conjunto para realizar a uniformidade do nível de material da tremonha de espalhamento.
f) O parafuso e o rolo de material são acionados por motor independente, o que é benéfico para transportar e prevenir a segregação.
g) O sistema de caminhada adota um sistema de caminhada totalmente hidráulico, que é estável, limpo e conveniente para manutenção.
h)A velocidade do veículo é contínua e ajustável.
i) A tremonha de recepção adota uma tremonha de abertura e fechamento hidráulica, o que reduz bastante o material residual da tremonha após o espalhamento.
j) O gancho de tração com travamento automático pode realizar conexão e separação convenientes do espalhador e do carro de material em espalhamento contínuo.
Sua maior vantagem é que a altura pode ser ajustada com a altura da barra de tração do caminhão basculante.
k)Motor diesel de alto rendimento, reserva de potência suficiente para se adaptar às diversas condições de dispersão e resistência às alterações de carga.
l) O sistema de direção totalmente hidráulico é adotado para tornar a direção mais flexível.
m)Sistema de frenagem hidráulica suave e eficiente é adotado para frenagem do veículo.
n)O assento móvel (console) melhora o campo visual do operador e torna a operação de construção mais intuitiva.
Ⅱ. Recursos do produto
1,desempenho principal
As principais propriedades são as seguintes:
a) Grande quantidade de espalhamento, pode atender aos requisitos de uma variedade de espalhamento agregado.
b) Tremonha telescópica, dispositivo mecânico e hidráulico de ajuste de largura.
c) Abertura da porta do material e controle da taxa de velocidade de espalhamento, espalhamento do agregado uniformemente.
d) A alimentação da correia e o controle conjunto do dispositivo de nível de material realizam o controle automático da alimentação.
e) O parafuso e o dispositivo de nível de material são controlados em conjunto para realizar a uniformidade do nível de material da tremonha de espalhamento.
f) O parafuso e o rolo de material são acionados por motor independente, o que é benéfico para transportar e prevenir a segregação.
g) O sistema de caminhada adota um sistema de caminhada totalmente hidráulico, que é estável, limpo e conveniente para manutenção.
h)A velocidade do veículo é contínua e ajustável.
i) A tremonha de recepção adota uma tremonha de abertura e fechamento hidráulica, o que reduz bastante o material residual da tremonha após o espalhamento.
j) O gancho de tração com travamento automático pode realizar conexão e separação convenientes do espalhador e do carro de material em espalhamento contínuo.
Sua maior vantagem é que a altura pode ser ajustada com a altura da barra de tração do caminhão basculante.
k)Motor diesel de alto rendimento, reserva de potência suficiente para se adaptar às diversas condições de dispersão e resistência às alterações de carga.
l) O sistema de direção totalmente hidráulico é adotado para tornar a direção mais flexível.
m)Sistema de frenagem hidráulica suave e eficiente é adotado para frenagem do veículo.
n)O assento móvel (console) melhora o campo visual do operador e torna a operação de construção mais intuitiva.
Tabela 1 Principais parâmetros de desempenho
| NÃO. | Parâmetro | Unidade | Valor padrão | Observação |
| 1 | Nota: Largura de propagação | Nota: mm | 0~6000 |
Observação: incrementos de 250 mm para alcance de 0–3 m. Observação: Ajustável continuamente para alcance de 3–6 m. |
| 2 | Velocidade de propagação | km/h | Nível:2,5~7 | |
| 3 | Dispersão máxima | L/m2 | 22 | |
| 4 | Dispersão mínima | L/m2 | 3 | |
| 5 | Tamanho agregado | milímetros | 30 | |
| 6 | Velocidade da correia | rpm | 113 | |
| 7 | Rotação do parafuso | rpm | 100 | |
| 8 | Velocidade de rolagem | rpm | 85 |
|
| 9 | Peso | ㎏ | 12.000 | |
| 10 | Taxa de espalhamento transversal | % |
≥95 95 |
|
| 11 |
Taxa de espalhamento longitudinal
|
% |
≥95 96 |
|
| 12 | Ângulo máximo da roda dianteira | ° | 25 | |
| 13 | Raio mínimo de giro | milímetros | 9.000 | |
| 14 | Distância mínima ao solo | milímetros | 310 | |
| 15 | Ângulo mínimo de saída | ° | 12,5 | |
| 16 | Medidor frontal | milímetros |
2120
|
|
| 17 | Pista traseira | milímetros | 2400 | |
| 18 | Distância entre eixos | milímetros | 3300 | |
| 19 | Capacidade da tremonha de distribuição (duas) | eu3 | 1.2 | |
| 20 | Volume da tremonha traseira | eu3 | 2.8 | |
| 21 | Aparência (tamanho de transporte) | milímetros | 7400×3300×2750 | |
| 22 | Aparência (tamanho de trabalho) | milímetros | 7400×6200×3500 | |
| 23 | Tamanho do contorno da tremonha | milímetros | 6200×1350×1210 | |
| 24 | Inclinação máxima da construção com carga total | % | ≤7 |
Peso total do caminhão rebocador não deve exceder 33t |
2, possui direitos de propriedade intelectual
| NÃO. | Número da patente | Nome da patente | Observação |
| 1 | 2013206225368 | Dispositivo tensor do transportador de correia | |
| 2 | 2013206225137 | Dispositivo limitador de portão de material | |
| 3 | 201320622557X | Dispositivo tensor do rolo de acionamento | |
| 4 | 2013206225758 | mecanismo de supressão | |
| 5 | 2013206224098 | Dispositivo de raspagem do transportador de correia | |
| 8 | 2013206226746 | um gancho |
Parâmetros de desempenho
| NÃO. | Parâmetro | Unidade | Valor padrão | Observação |
| 1 | Nota: Largura de propagação | Nota: mm | 6.000 | Alcance de 0–3 m com incrementos de 250 mm / alcance de 3–6 m continuamente ajustável |
| 2 | Velocidade de propagação | km/h | Nota: 2,5 ~ 7 | |
| 3 | Dispersão máxima | L/m2 | 22 | |
| 4 | Dispersão mínima | L/m2 | 3 | |
| 5 | Tamanho agregado | milímetros | 30 | |
| 6 | Velocidade da correia | m/min | 113 | |
| 7 | Rotação do parafuso | rpm | 100 | |
| 8 | Velocidade de rolagem | rpm | 85 |
|
| 9 | Peso | ㎏ | 12.000 | |
| 10 | Taxa de espalhamento transversal | % |
≥95 95 |
|
| 11 |
Taxa de espalhamento longitudinal
|
% |
≥95 96 |
|
| 12 | Ângulo máximo da roda dianteira | ° | 25 | |
| 13 | Raio mínimo de giro | milímetros | 9.000 | |
| 14 | Distância mínima ao solo | milímetros | 310 | |
| 15 | Ângulo mínimo de saída | ° | 11 | |
| 16 | Medidor frontal | milímetros | 2120 | |
| 17 | Pista traseira | milímetros | 2400 | |
| 18 | Distância entre eixos | milímetros | 3300 | |
| 19 | Capacidade da tremonha de distribuição (duas) | eu3 | 1.2 | |
| 20 | Volume da tremonha traseira | eu3 | 2.8 | |
| 21 | Aparência (tamanho de transporte) | milímetros | 7400×3300×2750 | |
| 22 | Tamanho do contorno da tremonha | milímetros | 6200×1350×1210 | |
| Inclinação máxima da construção com carga total | % | ≤7 | O peso total do caminhão basculante de reboque não deve exceder 33t |
Tabela de configuração principal
| NÃO. | Nome | Quantidade | Observação |
| 1. | Motor | 1 | Dong Feng |
| 2. | Eixo traseiro | 1 | Ponte Anhui |
| 3. | Pneu radial para serviço pesado | 4 | Pneu Éolo |
| 4. | Eixo de acionamento hidráulico | 1 | KESSLER |
| 5. | Direção totalmente hidráulica | 1 | Eaton |
| 6. | Bomba de viagem | 1 | Rexroth |
| 7. | Abra a bomba 1 | 1 | Rexroth |
| 8. | Abra a bomba 2 | 1 | Rexroth |
| 9. | Bomba de engrenagem | 1 | Rexroth |
| 10. | Válvula de cartucho1 | 1 | Rexroth |
| 11. | Válvula de cartucho 2 | Rexroth | |
| 12. | Válvula de cartucho 3 | Rexroth | |
| 13. | Freio de estacionamento | 1 | MICO |
| 14. | Motor de viagem | 1 | Rexroth |
| 15. | Cilindro hidráulico | 11 | Jiangsu Yongxiang |
| 16. | Cilindro de gancho | 1 | Yuci |
| 17. | Motor de acionamento do rolo de tração de material | 2 | PAKER |
| 18. | Motor de acionamento por parafuso | 2 | PAKER |
| 19. | Motor de correia | 2 | PAKER |
| 20. | Filtro de sucção de óleo | 1 | alvorecer |
| 21. | Filtro de óleo de retorno de baixa pressão | 2 | Hedeque |
| 22. | Relé de controle de nível | 1 | alvorecer |
| 23. | Dissipador de calor híbrido | 1 | Roda de gelo Yantai |
| 24. | Mini cilindro de aço inoxidável | 24 | Yadek |
| 25. | Válvula solenóide | 24 | MAC |
| 26. | Montagem do módulo | 1 | Numatica |
| 27. | Secador | 1 | Shacman |
| 28. | Recebendo funil | 1 | |
| 29. | Sistema de transporte por correia | 2 | |
| 30. | Funil de espalhamento (dois) | 1 | |
| Bateria de armazenamento | 1 | Shacman |
