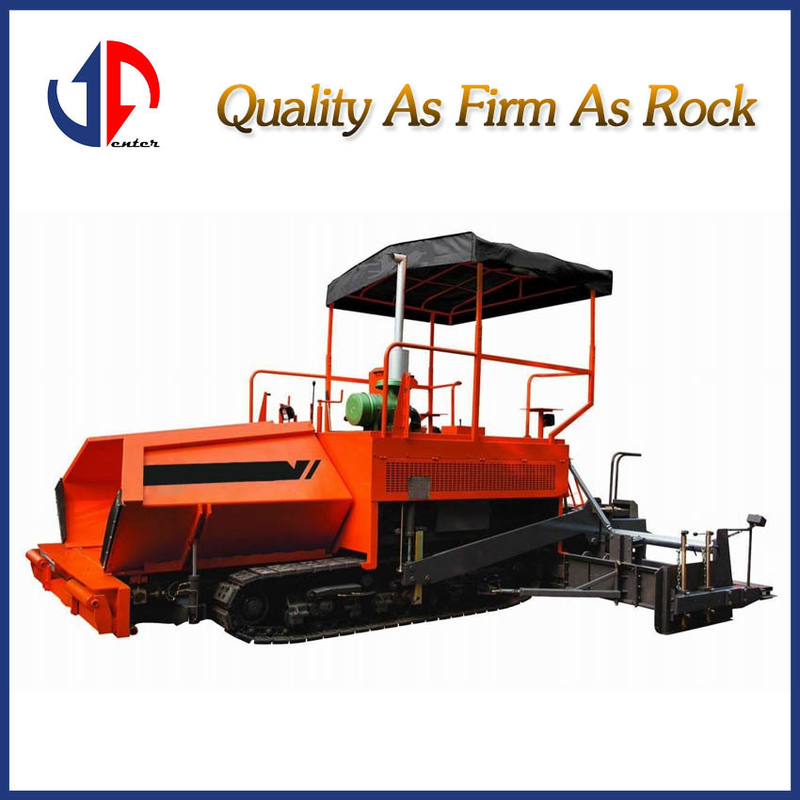

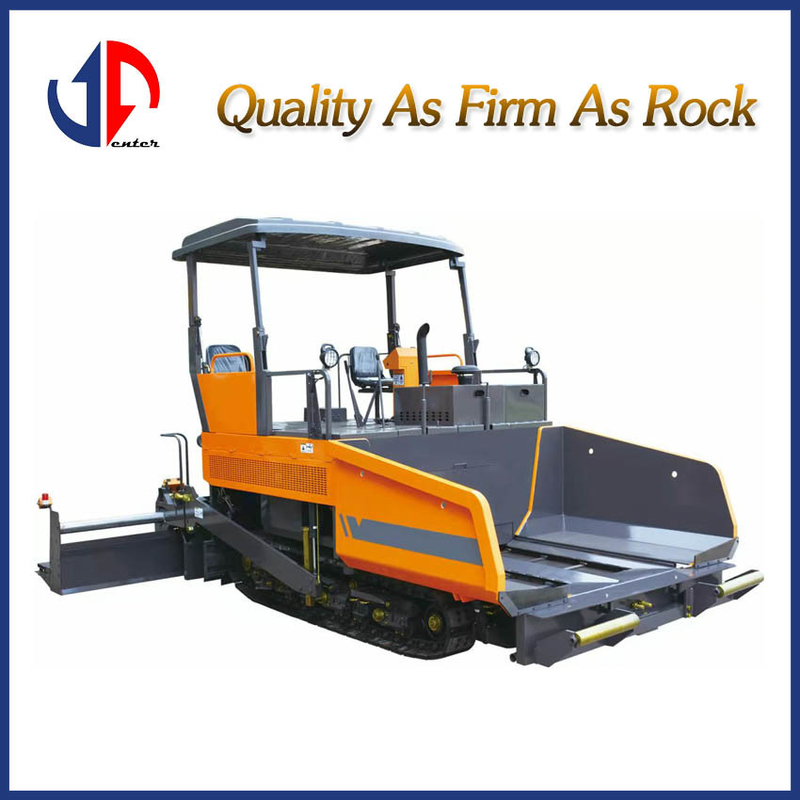

JAP70B Pavimentador de Asfalto Solo Cimento estabilizado e material de base de cal ou betão asfáltico.

JAP70BPavimentador de asfalto

O pavimentador versátil JAP70B é novo com tecnologia avançada e anos de experiência na fabricação de pavimentadores,que é adequado para o cimento estabilizado no solo e material base de cal ou betão asfáltico.

Com potência elevada, compacta e fácil de operar, a máquina utiliza duas linhas avançadas de engrenagem hidráulica prolongada e duas unidades de nivelamento automático longitudinal e uma transversal,O pavimentador JAP70B pode pavimentar a estrada com bom nivelamento e alta densidadeA máquina vulnerável usa um material avançado para garantir o desempenho.

Modelo:JAP70B

Tipo: Crawler

Parâmetro básico:

Largura da pavimentação da base 3000 mm

Largura máxima do pavimento 7000 mm

Espessura máxima do pavimento 300 mm

Espessura mínima do pavimento 20 mm

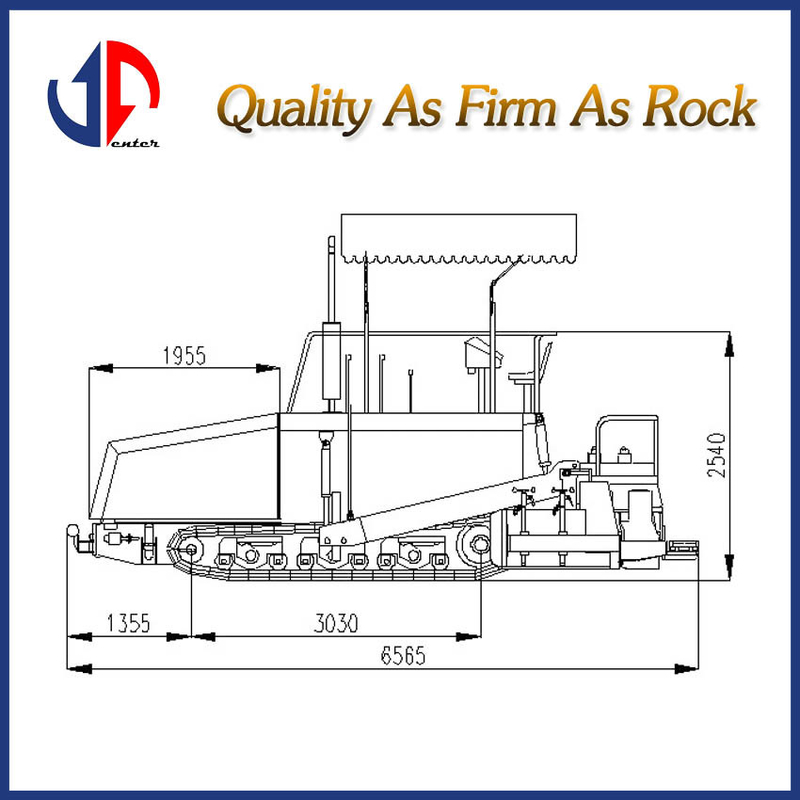

Superdimensionado:

Comprimento 6565 mm

Largura 3210 mm

Altura 3050 mm

Função:

Velocidade de viagem 0,90~2,86km/h

Velocidade de pavimentação 2,00~3,60 m/min

Coroa 4%

Suavidade 3 mm/3 m

Potência máxima 400 t/h

Capacidade da coluna 12 t

Capacidade de classificação 10% (carregado) 15% (descarregado)

Massa 1200~17400 kg

Motor

Modelo QSB5.9-C130-30

Tipo 6 de cilindro refrigerado a água

Potência 97kW/2200r/min

Capacidade do tanque de combustível 190 L

Sistema de accionamento: a máquina é controlada por circuitos hidráulicos e o motor está ligado a uma caixa de velocidades e a bombas gémeas, fornecendo energia para os componentes da seguinte forma:

Dispositivos de viagem

Outros aparelhos de transmissão

Vibração

Cinturão de elevação de triturador de triturador de triturador

Dispositivo de circulação: É constituído por caixa de transmissão, caixa de velocidades de dois eixos, embreagem de circulação e cadeia.

Modo de rolamento:dois raspadores suportam o peso de toda a máquina, e a área de revestimento de cada raspador é de 3050 × 300 mm

Direcção: A embreagem de circulação é controlada por cilindro hidráulico, podendo assim girar com o travão.

Hopper: A capacidade é de 12 toneladas e controlada por cilindro hidráulico.

Rolante de empurrão: é usado para puxar as rodas traseiras do caminhão.

Sistema de transportador: Existem dois transportadores à esquerda e à direita.

Cada um dos transportadores tem uma unidade independente própria, a embreagem é controlada por cilindro hidráulico, através do trânsito da cadeia para a auge.

Sistema elétrico: 24 V CC alimentados por duas baterias é responsável por todo o circuito.

Canopy: É composto por um tubo de aço e um pano.

Equipamento de nivelamento automático:Tem dois equipamentos longitudinais e um transversal.

Dispositivos de funcionamento:

2 fileiras de chapas hidráulicas extensas

Largura básica do filtro 3000 mm

Arco de pavimentação 0~4%

Frequência de vibração 0 ̊50 Hz

Principais características do JAP70C:

1É equipado com um motor Deutz (China) de 86 kW.

2A utilização de um mecanismo incorporado, de electricidade e de accionamento hidráulico melhora muito a fiabilidade de toda a máquina.

3O raspador de alimentação e a auge estão divididos na esquerda e na direita.

4Para operar convenientemente, a plataforma de operação pode ser movida para a esquerda ou para a direita.

5Todos os elementos de controlo são montados no painel de controlo de forma a ser operado convenientemente.

6Os materiais avançados são aplicados na parte inferior da chapa e outras partes frágeis.

7É fácil de encontrar uma avaria com todas as partes do sistema elétrico com número de série.

8Os crawlers com rodas de tração lubrificadas e calçados de corrida usam-se bem e são difíceis de deslizar.
