Lugar de origem:
China
Número do modelo:
JAP60C
Contato E.U.

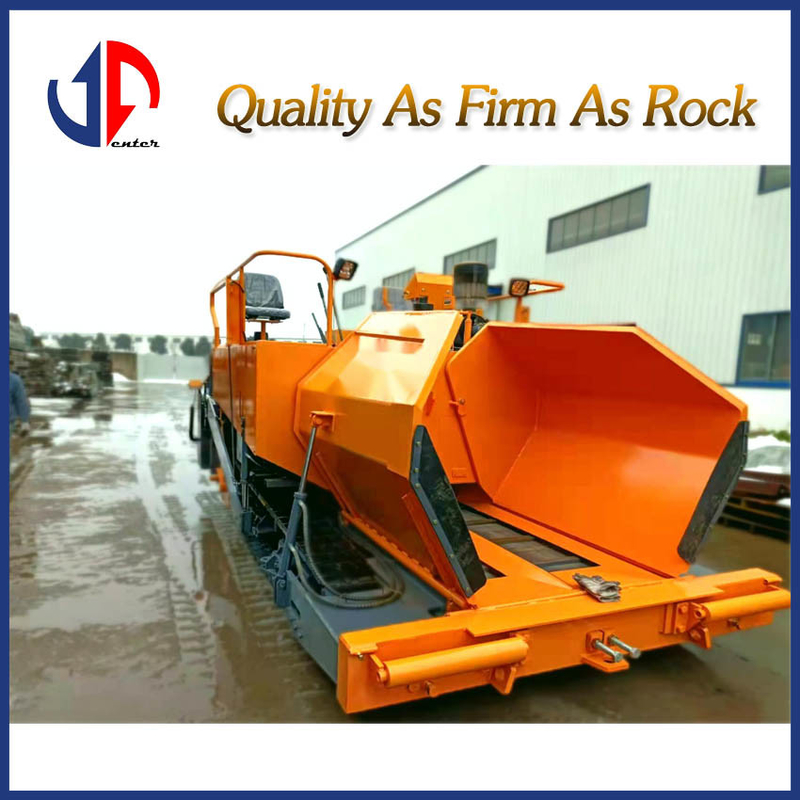

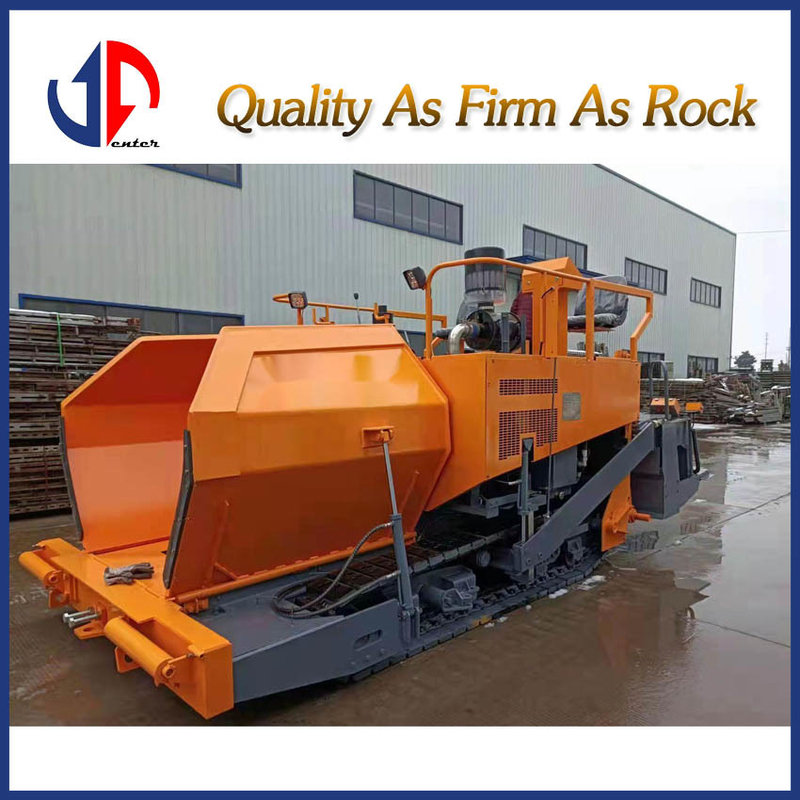

JAP60CPavimentador de asfalto
O pavimentador de asfalto JAP60C é adequado para pavimentar material de asfalto. É amplamente usado para a construção de rodovias, estradas urbanas, praças e estacionamentos, etc.
A máquina é de condução mecânica e hidráulica e está equipada com uma tela de extensão hidráulica dupla e uma unidade de nivelamento automática.O pavimentador de asfalto LTL60C pode pavimentar a estrada com bom nivelamento e alta densidadeAs partes vulneráveis usam material avançado para garantir o desempenho.
Modelo:JAP60C
Tipo: Crawler
Parâmetro
Largura do pavimento (mm) 2500-6000
Espessura do pavimento (mm) 10-250
Velocidade de viagem (km/h) 1,55 ∙ 4,62 km/h
Velocidade de pavimentação (m/min) 2,03 ∼6,07 m/min
Suavidade 3 mm/3 m
Max. Potência teórica (t/h) 220
Capacidade da coluna (t) 10
Capacidade máxima de escalada 20%
Peso total 11-12 t
Tamanho global 5820*6034*2995 (tamanho do transporte:5820*2494*2450)
Motor 4JR3AG7 refrigerado a água 4 cilindros 55Kw/2000r/min
Tanque de combustível diesel 118L
Especificações técnicas
Sistema de accionamento
Toda a máquina é accionada mecânico-hidráulica.A parte da frente do motor está ligada com bombas de fluxo dividido para fornecer energia para os componentes da seguinte forma:1. dispositivos de viagem de rastreador2. transportador e alimentador de auge 3. dispositivo de manipulação e vibração4. tolha dobrada para dentro e para fora, para cima e para baixo e outras ações de cilindros
Dispositivo de viagem
É constituído por uma caixa de engrenagens, uma caixa de transferência, uma embreagem de viagem e uma transmissão de cadeia.
Modo de apoio de peso
Existem dois rastreadores. Os patches do rastreador são configurados com borracha. Cada área de contato com o solo do rastreador é de 2672 × 300 mm.
Direção
A embreagem de viagem é accionada por cilindro hidráulico. O freio pode fazer girar a máquina no local original.
Hopper
A capacidade é de 10 toneladas e operada por cilindro hidráulico para descarga completa.
Rolante de empurrão
O rolo pode girar para empurrar as rodas traseiras do caminhão.
Transporte
O transportador esquerdo e o transportador direito são acionados independentemente, a embreagem é controlada por cilindro hidráulico.
Sistema de alimentação
O sistema utiliza um alimentador de parafuso cujas lâminas são de material altamente portável e são facilmente substituídas.
Sistema elétrico
O sistema está equipado com duas baterias, a tensão é de 24 V.
Canopy
É constituído por um tubo de aço e um tecido.
Sensores automáticos de nivelamento
Tem dois longitudinais usados para ajuste automático do grau.
Dispositivos de trabalho

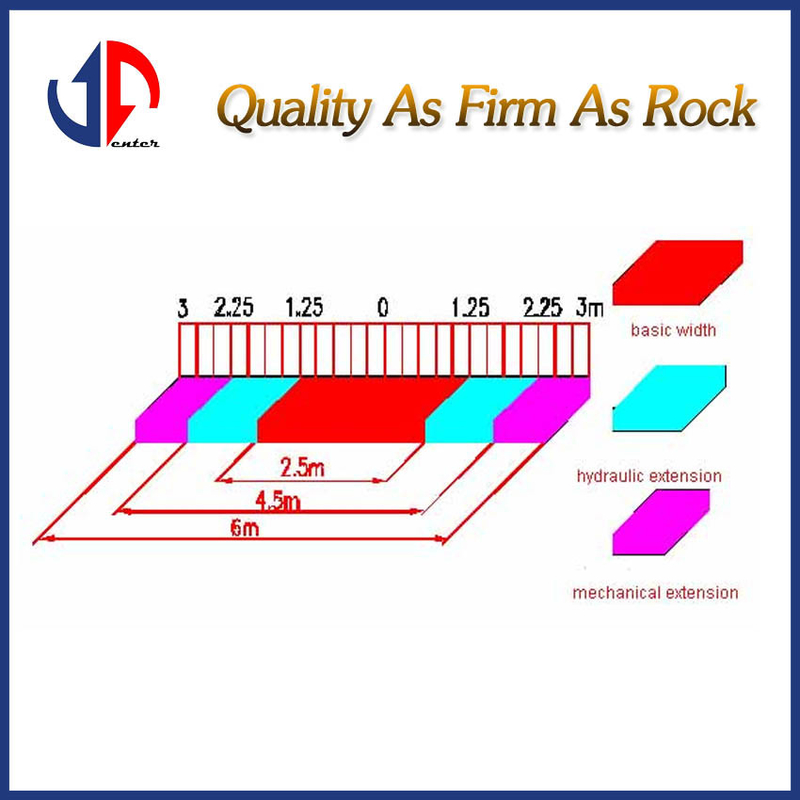

Tela de extensão hidráulica dupla
1.Largura básica de vigas 2500mm arco de pavimentação max 0-4%
2. Frequência de vibração 050 Hz
3. Estrada estendida 0,75 mm 2 segmentos
JAP60C Aplicação de material de pavimentação
Asfalto
RCC
Projeto de pavimentação
Caminho expresso e estrada de alto nível
Estradas urbanas
Pista de aterragem do aeroporto
Praça e parque
Desempenho principal
1Equipado com um motor Quancai de 55KW de Anhui, na China, de potência forte e confiável, pode ser ligado em condições de baixa temperatura.
2.Transportador esquerdo e direito independentes e alimentador de augersOperação independente para transportador L/R e alimentador de auger, fácil de operar.A lâmina do alimentador de auge é feita de material vestível, conveniente substituição para garantir a vida útil do parafuso.

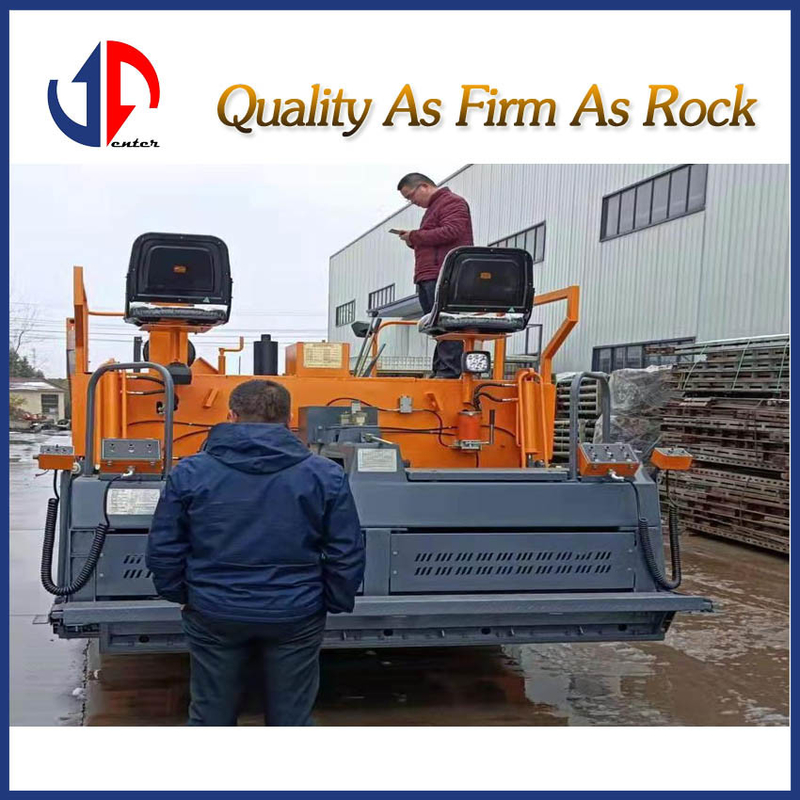

3. Wide Eyeshot e Removable Operation PlatformTodos os elementos de controlo centralizados na plataforma de operação para uma operação fácil. Melhorar a eficiência para garantir a qualidade do pavimento.
4.Unidades de nivelamento automático para oferecer confiabilidade para a suavidade da estrada
A máquina está equipada com sondas automáticas de nivelamento, que atinge a demanda de suavidade de estrada de alto grau dentro de 3 mm / 3 m. Ele controla no tempo, conveniente e intuitivo.Pode impedir o enchimento válido do asfalto para reduzir o custo de construção. 5. Estrada de revestimento estendida A trama pode ser estendida sem passos para atender a diferentes estados de pavimentação, economizando o tempo de ajuste da largura da trama.
5. Dispositivo robusto e durável de rastreador, com forte força de tração, utiliza estrutura flutuante e ajustável em altura para a roda de tração do rastreador, garantindo uma viagem estável,para que a planície da pavimentação não possa ser afetada pela base da estrada insípida.
6.O dispositivo de rastreador é composto por rodas de empuxo lubrificadas para sempre e placas de rastreador de borracha é durável com boa força adesiva e não é fácil de escorregar e proteger estradas.
7.O sistema de limpeza elétrica de óleo de combustível torna conveniente limpar e reduzir a intensidade do trabalho.
8.Avançada técnica do sistema elétrico, todos os componentes controlados ligados ao fio estão em conformidade com o código para que os erros sejam imediatamente encontrados e resolvidos.
Partes-chave
1Motor: China Quanchai marca, motor refrigerado a água.
2.Bomba hidráulica e motor de vibração da famosa marca chinesa.
3O caso de transferência usa a marca nacional da Dongfeng Automobile Co., Ltd.
4As válvulas de controlo usam a marca nacional da empresa Yuci Youyan.
5O dispositivo de nivelamento automático usa uma marca nacional avançada.
6- Lubrificação centralizada da Huabeier.
7.Válvula de controlo direccional de alta e baixa pressão da empresa italiana Atos.
Nota: Todas as especificações técnicas acima mencionadas poderão mudar com o desenvolvimento da tecnologia.
